KubeSphere 内置 Prometheus 栈 + CRD + Operator + Grafana 安装指南

一、环境信息

• Kubernetes 版本：1.23.17
• KubeSphere 版本：3.3.2
• Prometheus Operator 部署于 kubesphere-monitoring-system 命名空间

⚠️ 注意：不同 K8s 或 KubeSphere 版本可能对 CRD 或 Operator 版本有细微差异，安装前请确认兼容性。

---

二、KubeSphere 内置监控体系概览

KubeSphere 内置了完整的监控体系，基于 Prometheus Operator 构建，实现：

• Metrics 收集：节点、Pod、应用服务指标
• 告警系统：Alertmanager 集成
• 可视化：Grafana（默认未安装，可单独安装）

默认安装中：

• Prometheus、Alertmanager、Node Exporter、Kube-state-metrics 等组件已部署
• Grafana 需单独安装
• Prometheus Operator 负责 CRD 对象的管理与资源调度

---

三、CRD 的位置与作用

1. CRD 文件位置

在 KubeSphere 安装 Pod 中：

ks-installer的pod内:/kubesphere/installer/roles/ks-monitor/files/prometheus/prometheus-operator$

主要文件列表：

prometheus-operator-0alertmanagerConfigCustomResourceDefinition.yaml
prometheus-operator-0alertmanagerCustomResourceDefinition.yaml
prometheus-operator-0podmonitorCustomResourceDefinition.yaml
prometheus-operator-0probeCustomResourceDefinition.yaml
prometheus-operator-0prometheusCustomResourceDefinition.yaml
prometheus-operator-0prometheusruleCustomResourceDefinition.yaml
prometheus-operator-0servicemonitorCustomResourceDefinition.yaml
prometheus-operator-0thanosrulerCustomResourceDefinition.yaml
...

2. CRD 的作用

• CRD（CustomResourceDefinition） 定义了 Kubernetes 集群中可用的自定义资源类型，例如 Kind: Prometheus、Kind: ServiceMonitor、Kind: PodMonitor 等
• prometheus-operator-0prometheusCustomResourceDefinition.yaml 并不是 Prometheus 实例本身，而是 定义了 Kind: Prometheus 类型，用于 Operator 创建 Prometheus 实例
• 安装 Operator 时，这些 CRD 会被注册到集群中，使得用户可以通过 kubectl get prometheus 等命令操作自定义资源

kubectl get crd | grep monitoring.coreos.com

---

四、Prometheus Operator 的作用

Prometheus Operator 是监控体系的核心控制器：

1. 管理 Prometheus 实例

   • 监听 Kind: Prometheus 的 CRD 创建事件，自动创建 Pod、Service、PVC、ConfigMap 等资源

2. 自动发现监控对象

   • 通过 ServiceMonitor 和 PodMonitor 自动抓取服务和节点指标

3. 管理 Alertmanager

   • 部署、配置和维护告警系统

4. 保证版本兼容

   • 协调 Prometheus、Alertmanager、Node Exporter、Kube-state-metrics 等组件版本

5. 扩展功能

   • 支持 Thanos、黑盒探针（Probe）、PodAffinity/NodeAffinity 等配置

总结：

• CRD 定义可用资源类型
• Operator 监听 CRD 并在集群中实际创建/管理资源

---

五、内置监控组件版本

通过镜像信息分析：

组件	镜像	版本
Prometheus Operator	kubesphere/prometheus-operator	v0.55.1
Prometheus	prom/prometheus	v2.34.0
Alertmanager	prom/alertmanager	v0.23.0
Node Exporter	prom/node-exporter	v1.3.1
Kube-state-metrics	kubesphere/kube-state-metrics	v2.5.0
Thanos Ruler	thanosio/thanos	v0.25.2

对应 kube-prometheus-stack 版本：

Prometheus Operator v0.55.1 + Prometheus v2.34.0 → kube-prometheus-stack v33.x

⚠️ KubeSphere 将 Helm Chart 拆解为 YAML 模板安装，无直接 Chart.yaml 文件

---

六、Grafana 独立安装

KubeSphere 内置监控栈未自动部署 Grafana，需要手动安装。

1. 添加 Helm 仓库

helm repo add grafana https://grafana.github.io/helm-charts
helm repo update

# 查询 grafana/grafana 所有版本
helm search repo grafana/grafana --versions

2. 安装 Grafana

使用自定义名称 howlaisi-grafana 并设置 NodePort 为 30980：

# 下载特定版本
helm pull grafana/grafana --version 10.1.4
# 解压
tar -zxvf grafana-10.1.4.tgz
# 安装
helm install howlaisi-grafana ./grafana  \
  -n kubesphere-monitoring-system \
  --set persistence.enabled=true \
  --set adminPassword='admin123' \
  --set service.type=NodePort \
  --set service.nodePort=30980

提供grafana-10.1.4.tgz文件:grafana-10.1.4.tar.gz

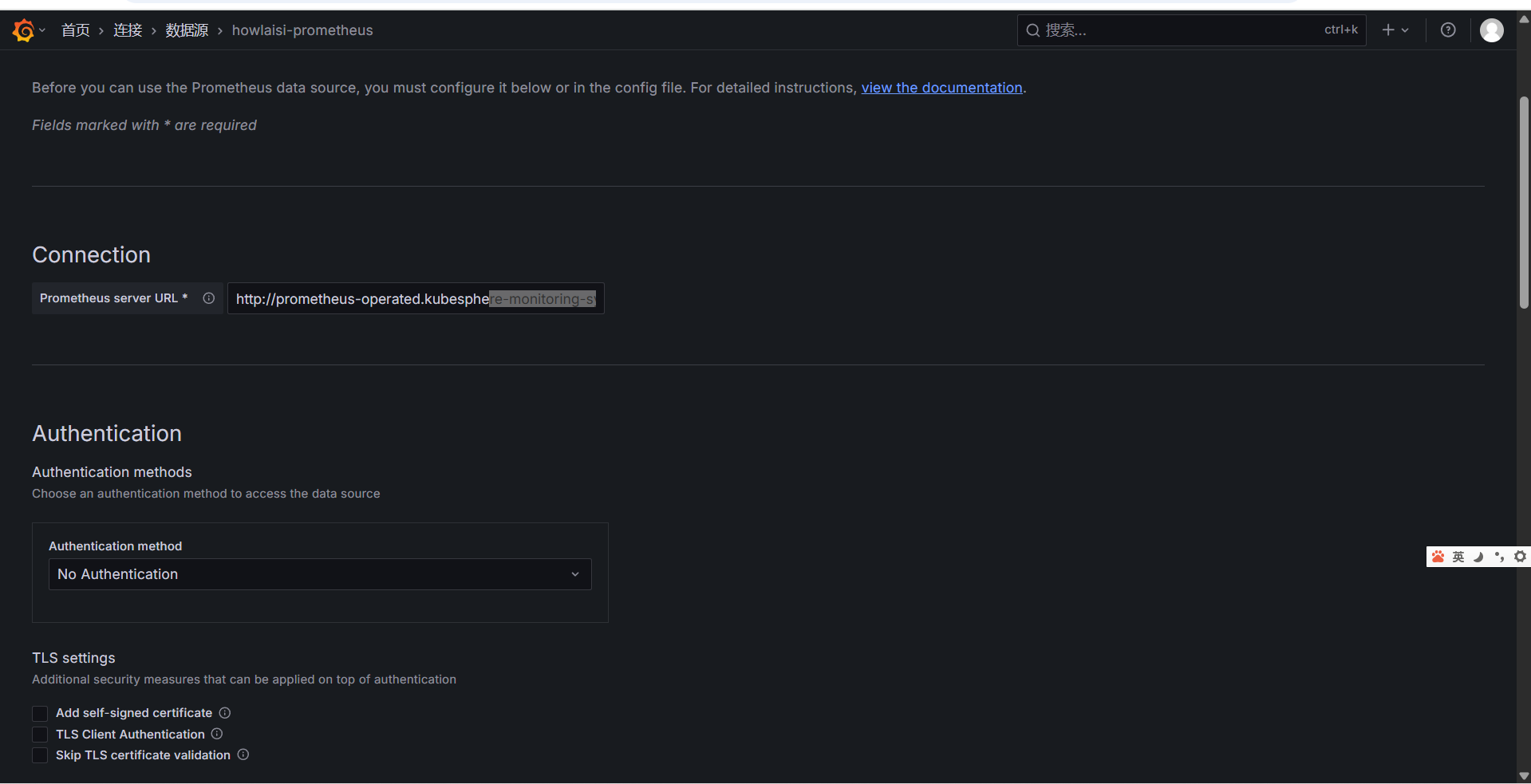

3. 配置 Prometheus 数据源

在 Grafana Web 界面添加数据源：

• Name: Prometheus
• URL: http://prometheus-operated.kubesphere-monitoring-system.svc:9090
• Access: Server

  完成后即可使用 Grafana 可视化 KubeSphere 集群指标。

---

七、总结

1. KubeSphere 内置监控栈基于 Prometheus Operator，拆解为 YAML 模板部署
2. CRD 定义 Prometheus、Alertmanager、ServiceMonitor、PodMonitor 等资源类型
3. Operator 监听 CRD 并管理实际资源，保证组件版本兼容
4. 内置组件版本对应 kube-prometheus-stack v33.x
5. Grafana 需单独安装，可通过 Helm 设置名称和 NodePort，并连接 Prometheus 数据源实现可视化
